カワサキZ400FX,GPZ400系,ゼファー400,400χ, 750系強化オイルポンプ
カワサキゼファー系統の強化オイルポンプ製作依頼から始まった
今回の強化オイルポンプ製作ですが
今までは、ゼファー750後期オイルポンプが
強化タイプとして、CPもですが各ショップから
販売されていたのですが、そのオイルポンプも
メーカー廃盤となり、その依頼のタイミングが
CB400Four用強化オイルポンプ「極み」の
新型トロコイドローター製作と重なったので
ゼファーのエンジンを購入してノーマル流用で
強化オイルポンプを製作する為の考察。
基本的にこの辺りの構造は、Z400FX系統
ゼファー400，400χ，750前期のエンジン共に
同じ構造になって居る事から、一部の部品を
製作すれば、ほぼ全機種カバー出来る事が
今回分かったので、廃盤となったオイルポンプと
比較する所から検証をする事にします。

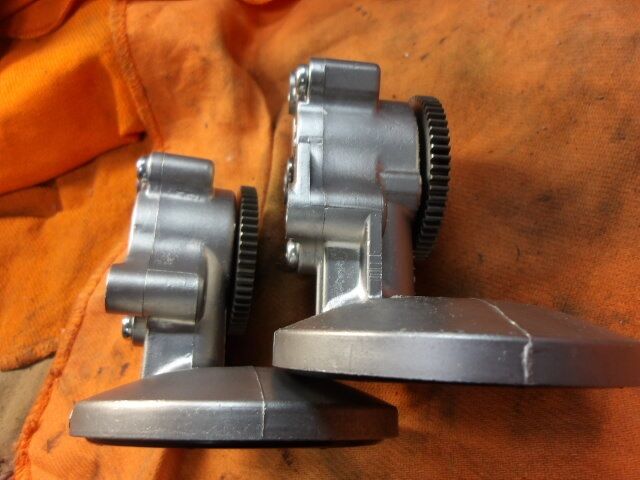

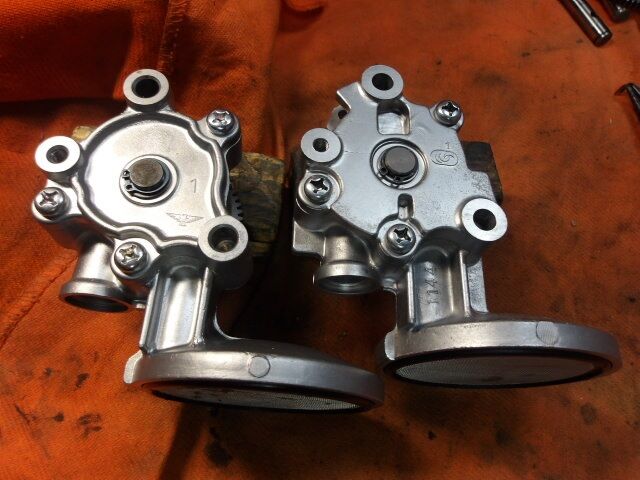

左がZ400FX系統、ゼファー系統の物で
右がゼファー750後期型の強化タイプと
言われる物で、トロコイドローターの厚みが
約4�亶�くなっているのがローターケースの
外観形状からも分かると思います。

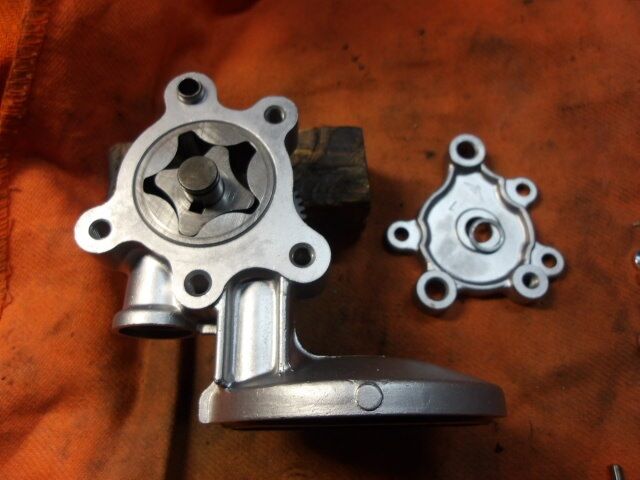

蓋を開けて中のローターを確認すると
こんな感じになっており、ガスケットが一枚
本体と、蓋の間に入って居るのですが
後期型の強化タイプには入っていない事や
既にメーカー廃盤なので、ガスケットは
使わない方向で考えている所です。

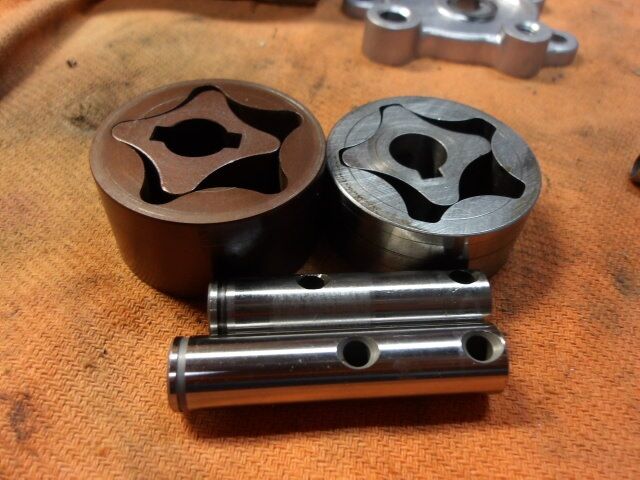

で左が今回試作した、強化タイプのローターで
右が純正のトロコイドローターになり
純正より厚みが4�亳�くなっているので
センターシャフトも4�伉垢�なってます。
位置決めのノックピンもM8×10�个�ら
M8×14�个吠儿垢掘⊆茲螻阿靴織離奪�ピンは
他の所に再利用する事になります。
メーカー廃盤のガスケットも取り外しますが
一旦仮組をするので、高さ調整に使います。
単純にトロコイドローターの厚みを4��
厚くしたので、間に4�个離好據璽機爾鯑�れ
シャフトも4�伉垢な�に交換して仮組をします。

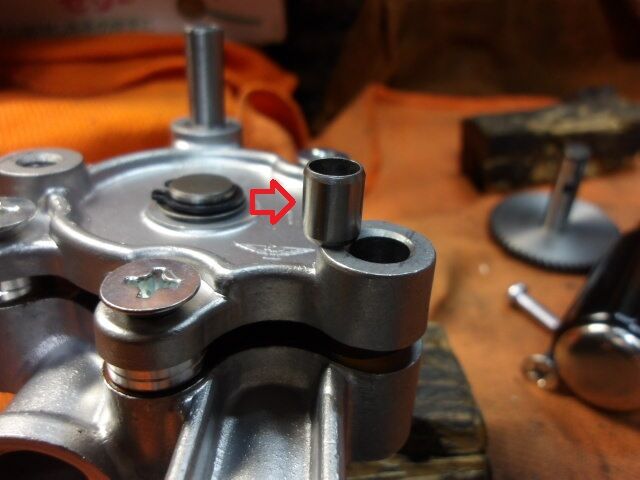

余った8×10�个離離奪�ピンはこの位置に入れて
ドエルピンの長さ調整用に利用します。

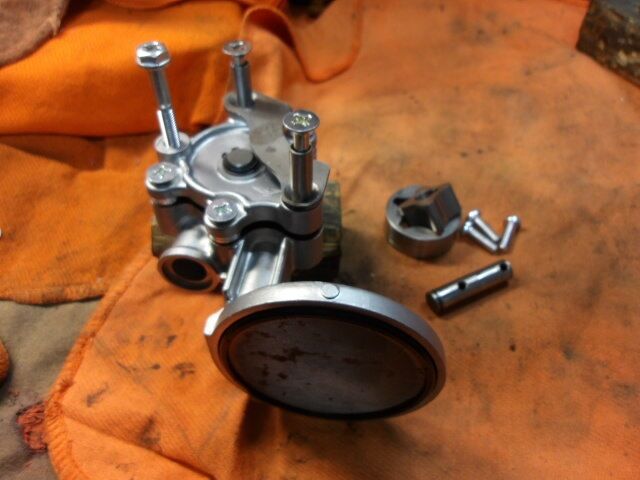

これで仮組が完了し、交換して余った部品は
ローターと、センターシャフト、片軸用ピン
後は蓋を取り付けていたナベネジが余ります。
蓋のナベネジ3本は、加工コストを下げる為
皿ビスに変更する事を考えているのですが
コストや強度的に問題が無ければ、そのまま
ナベビスを使う事になるかも知れません。

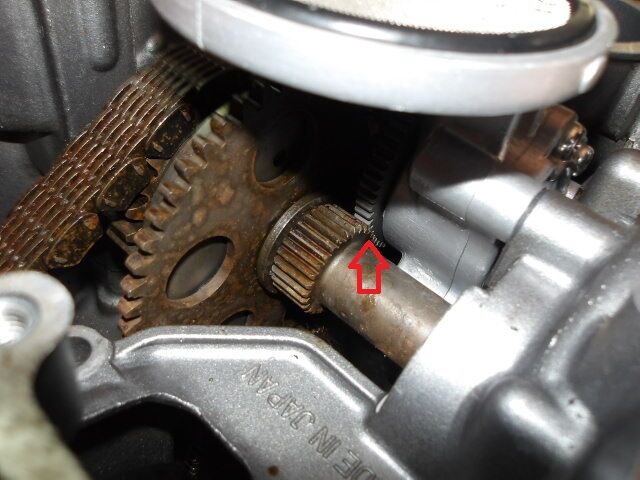

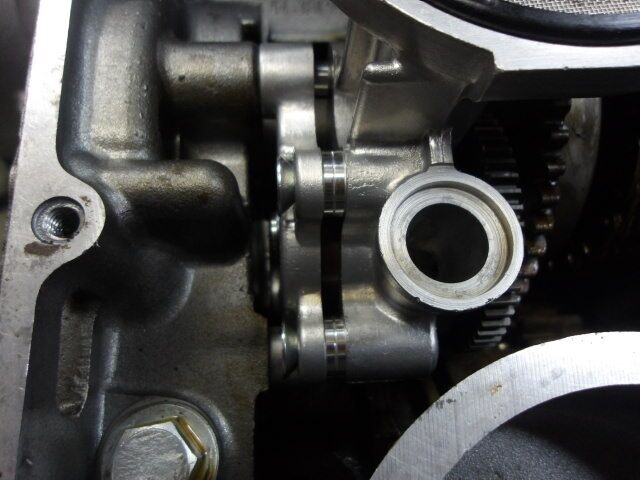

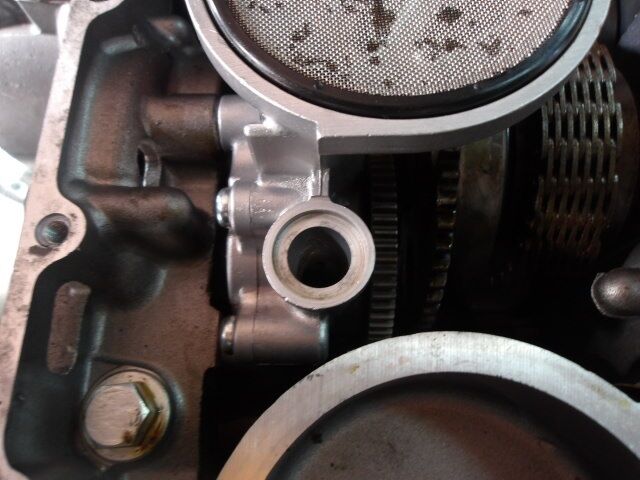

これでエンジンに取り付け、諸々のチェック！

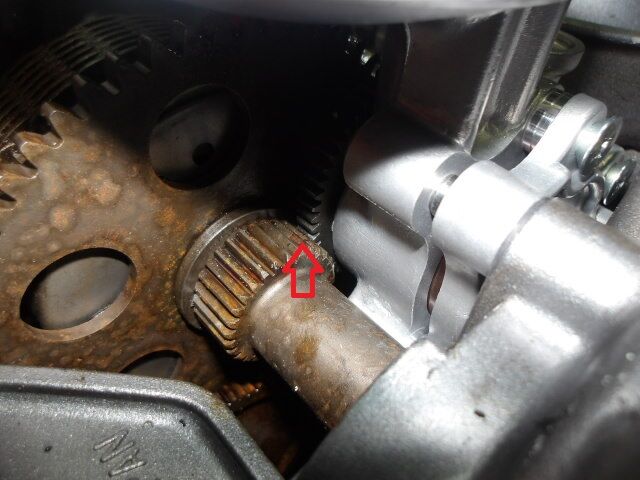

やはり干渉する所も無く、取り付けには
全然問題無く、ギアーの位置も強化タイプと
同じ位置になって居るので、大丈夫です。
これで後は蓋を製作する形状と強度を計算し
試作品を製作して貰い、製作コストを算出する事になります。
蓋はアルミ削り出しで製作するので、コスト的には2万位かな？
問題はセンターシャフトで、硬度があるシャフトの加工となると
これが割と高いんだよねぇ…試作したローターも量産化しても
結構なお値段なので、今のこの物価高も相まってトータルでの販売価格は
ちょっとお高くなりそうな感じですが、一部純正流用で製作するので
それなりに製作コストは下げれれば良いのになぁ…と思ってます。

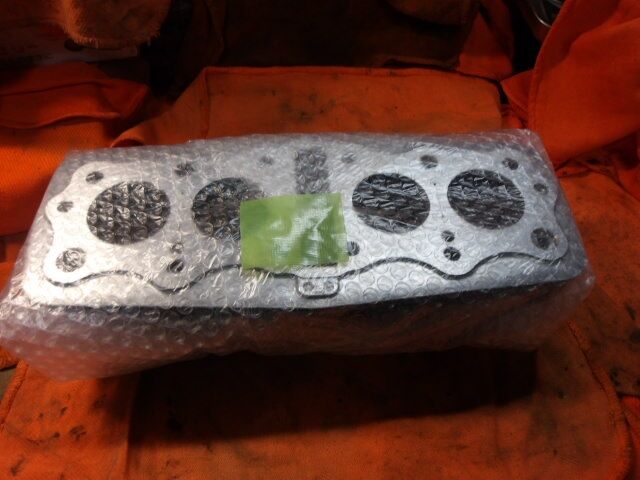

井上ボーリングCB400Four用ICBMアルミメッキスリーブ
昨日仕上がって戻って来ていたのですが
孫達がガチャガチャと弄り倒したりする為
孫達が帰ってからスペースを広げ確保し
ICBM化をしたCB400Fourのシリンダー
開封式を、やっと今日行う事が出来ます。
まず料金的にはアルミメッキスリーブ代が
税別￥48,000×4気筒、加工費が￥9,600×4
となるので、合計￥230,400＋消費税です。
後はこちらからの送料位だと思って下さい。
永久保証ですので、余程エンジンボアアップを
考えない限り、先々のメンテナンスは最悪でも
ピストンリングの交換だけで済むと言う事になる。
まぁ腰上O/H費用は掛かりますが。
それでは、開封の儀に取り掛かります！

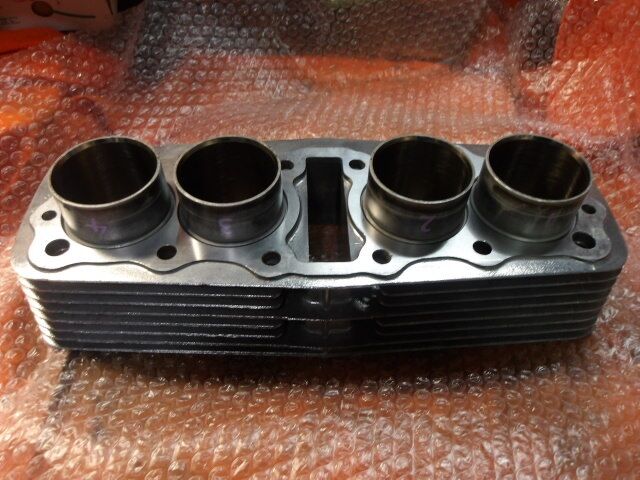

まずは勿体付けて、下側から観察します。
Oリング溝が少し狭い様な感じもしますが
膨張率が同じなので、必要無いのかも？
後で説明書を読んでみる事にします。

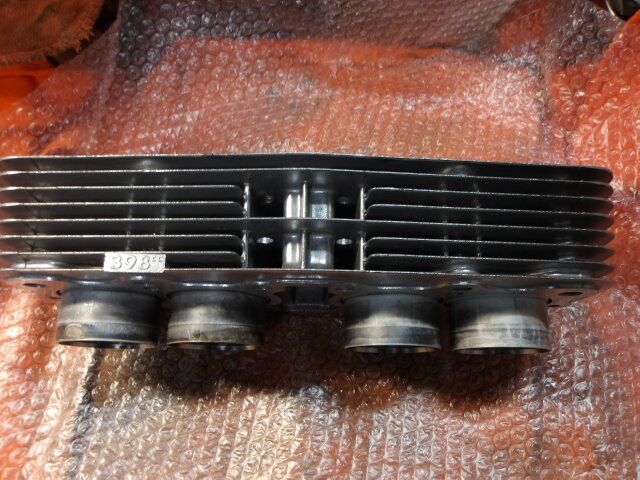

続いて側面、バレル研磨仕上げをしてある
CP14号機の398シリンダーですが
アルミメッキスリーブの外側はメッキをした
状態のままですが、機能的には問題無はない。

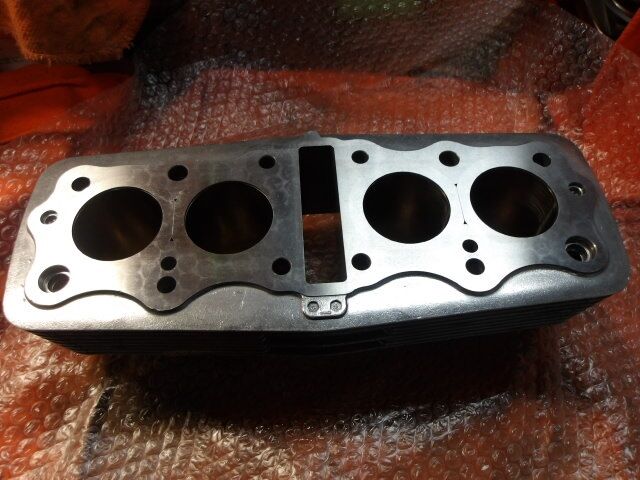

で、メインになるシリンダー上面の仕上げ！
流石です！境目が分からない様な仕上げで
これが井上ボーリングが誇るICBMと言う
製品なのか！と思える素晴らしい仕上げです。
通常のボーリングやスリーブ製作よりも
価格的にはお高いですが、永久保証となれば
この先乗り手よりも、長生きする事になるｗ
しかし、エンジンブローなどでシリンダーが
破壊された場合は流石に保証外になるだろうし
最近多くなって来たコンロッドの経年劣化
などによるエンジンブローの対策には
CP製強鍛造強化コンロッドをお勧めします。
